1 主要概念
SOA ：英文全稱是 Service-oriented architecture ，現在概念比較的不統一，主要由以下幾種定義
- W3C ：可以調用的一系列組件，其接口描述可以發布和發現。
- CBDI ：一組策略，實踐和框架，支持將應用程序功能作為一組服務在與能夠調用，發布和發現的服務使用者相關的粒度發布; 這組服務是使用接口的單一標準形式從實現抽象出來的。
- Gartner: 面向服務的體系結構是一種客房機/ 服務器軟件設計方法，其中的應用程序由軟件服務和軟件服務的使用者（也稱為客戶機或服務請求方）組成。SOA 與更為通用的客戶機/ 服務器模型不同，其定義強調軟件組件間的松散偶合及對獨立接口的使用。
- IBM ：面向服務的體系架構（Service Oriented Architecture,SOA ）是一個建設企業IT 架構的架構風格。采用面向服務的原則，達到業務與支持業務的信息系統的緊密結合。
- BEA ：面向服務的體系架構是一個IT 戰略，將企業應用中分散的功能組織成為支持互操作、基于標準的服務。這些服務可以被組合及快速重用以滿足業務需求。
ESB ： 全稱為 Enterprise Service Bus ，即企業服務總線
BPM ： Business Process Management 業務流程管理
2 概述
ESB 的存在主要是為了整合企業內部的應用，使一個企業能的應用能合為一體，而不是成為一個個獨立的應用。可以說 ESB 企業內所有的服務的中心點，其他的系統間的交互都要通來 ESB 來完成。為此他的質量屬性的重要性依次是這樣的，可用性、性能、可修改性、可測試性、易用性。它門描述可以參看下面的 2.1 章節
為了完成這些屬性，我們可以從企業域， 部門 域， ESB 內部視角三個層次來進行說明。因為 ESB 除了高可用性和性能之外，高可伸縮性也很重要，在實際的應用過程中，你可以進行對整個結構進行裁減，在開始時，你可能只要一個部門域，一個部門域內支持水平擴展，當到了瓶頸后，你可能會部署多個部門域，這樣做到這時你可以把他看成一個垂直擴展。
2.1 ESB 的質量屬性
第一位：可用性
ESB 是企業內應用之間及對外第三方系統之間交互的集中點，他集中的管理了交互的所有服務。他還有服務查找，管理，審計，監控，分析，等功能。當一個 ESB 服務出現了故障，它就將會影響企業內的所有應用的正常運行。所以，可用被性放在了第一位。
第二位：性能
隨著企業內部整合的推進，ESB 內部的服務交易量應該不會是個小數，高性能對于一個ESB 的應用也是非常重要的。
第三位：可修改性
因為 SOA 的企業治理是一個循序漸進的過程，在ESB 部署的開始之初，很難對交易的量上有一個準確的估計，對性能的擴展性有比較高的要求。
在實際的生產運維過程中，我們還是會常常發現，服務可能會出現這樣或那樣的問題。為了讓使用這個服務的應用能正常的使用，快速的修改和部署，是一個很重要的問題。
ESB 的項目是隨著SOA 的企業治理而進行一次次的迭代過程，這也就意味這可修改性在ESB 中的重要性。
第四位：可測試性
ESB 的上線既然是一個迭代的過程，服務會根據SOA 理念的深入而增加。在迭代的過程中，要保證以前的服務能順利的通過，可測試性是一個很重要的保障。
企業內應用的交易，應該只面向ESB ，它們要交互并不需要知道這個服務在哪里或是給誰使用。這時，ESB 的測試就是一個很大的問題，因為這支交易在開始的時候，你可能并不知道他會在哪里被使用，但我們至少要保證這支交易基本上是正確的，這樣才能便于使用。
第五位：易用性
易用性，這當然是要提高一個服務的開發效率，能快速的開發和部署一個服務。因為他對生產上的活動沒有影響，在這里它只能放在第五位
3 企業域視圖
在大多數據情況下，如果你的交易量不大，你大可以只使用一個部門域來支撐整個企業內的服務。但如果只是一個 ESB 的部門域的話，是沒有辦法支撐后來交易量的年年增長的。雖然我們的每一個部門域，都可以自行進行水平的擴展，但這還是有一個度，如果超過這個度后，你就只能使用垂直擴展，這種擴展方式當然沒有水平擴展來得廉價，但他能支撐更大的交易量。
在企業域中，最大的特點就是有多個部門子域，每個部門子域都是高度自治的。他們可以獨立的處理域內各個系統的整合，只有當需要別的域的服務時，他才會請求其他的域。為了防止部門域之間變成一個蜘蛛網，這里我們引入了企業域管理器，來統一管理域內的服務與及對這些部門域進行必要的監控。
在企業域管理器中主要有以下的幾個組件：
l 企業服務查找注冊組件：這個組件一般情況下是獨立部署的，而且應該有很高的可用性，在理想狀態下，應該可以查找到所有部門域中的所有交易。跨域的交易都需要通過這個組件來查找到對應域的服務。
l 監控組件：這個組件可以查看各個部門域內的運行情況。
圖表 3 ? 1
3.1 元素
3.1.1 企業域管理器
3.1.1.1 企業服務查找注冊組件
這個是企業域管理器的核心組件，使用他來管理整個企業內的所有服務，這個組件應該有以下幾個功能。
l 服務注冊：注冊服務的地址，服務的說明。
l 服務版本管理：可以管理個服務的版本。
l 服務客戶端代碼的生成，根根服務的地址和說明生成服務的客戶端，一般是 Java 版本。
l 服務路由表的查找：主要是為了查找對應的服務的地址，而且可以對服務路由進行推送。
l 服務的使用方注冊：你要請求其他的域的服務，你就需要告訴服務查找注冊組件，這樣就可以通過此組件找到此服務的使用路徑，從而當服務進行更改后，可以有效的通告相對應的交系域。
3.1.1.2 監控組件
這個組件可以查看各個部門域內的運行情況，并在部門域的運行超過伐值時進行相應的預警，必要時，操作域內流控來操作交易。具體的功能如下：
l 查看各個部門域內的運行情況。如硬件資源，交易信息，流控信息，配置信息。
l 對資源使用情況進行預警
l 根據情況操作部門域內的配置參數，比如流控的配置參數。
l 定時收集各個域內的信息，保存后，為報表、決策分析等提供信息支持。
3.1.2 部門域
部門域是整個企業域內的一個個的 ESB 結點，每個部門的域內會根據項目群，或者根據部門來進行劃分，在各個部門域內都有一個 ESB 的應用，通過這個 ESB 來整合整個部門內的服務和應用。這個元素我們將會在部門域的視角中祥細進行闡述。
3.2 場景
3.2.1 子域間交互

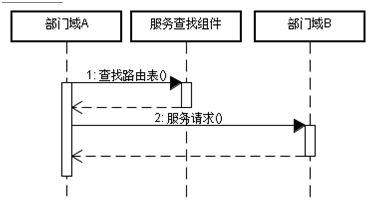

所有的服務都會被注冊到企業管理器的服務查找組件中，這個組件擁這些服務的描述和服務的地址信息。一個具體的流程可以查看序列圖（圖表 3 ? 2 ），部門域 A 如果要發起一個跨域的服務請求，那就必須要使用企業域管理器的服務查找組件，通過這個組件的路由表來獲取此服務的服務方的部門域 B 的服務的地址后，才能請求對應的部門域 B 。
為了提高性能，在這個場景里，我們也可以在啟動的時候就去取對應的路由表信息，然后緩存起來，通過緩存來找到部門域 B 的地址，但這樣有一個注意點，那就是當部門域的改變了服務的地址后的通知部門域 A 的策略問題，我們可以有下以幾種策略
l 服務查找組件進行推送
l 如果服務請求地址出錯，重新請求服務查找組件
l 定時清空路由緩存
圖表 3 ?2
