在06、07年的時候，我寫過一些關于三層架構方面的東西（參見這里），現在看來，覺得有很多實用性的內容需要補充到里面去。我們還是先從架構圖看起，然后一一解釋，你就會發現相比于兩年前，這個架構做了哪些變化和調整。

一．三層架構圖

二．系統各層次職責

1.UI（User Interface）層的職責是數據的展現和采集，數據采集的結果通常以Entity object提交給BL層處理。

  Web表示我們常用的B/S應用，WinForm表示我們常用的C/S應用。

NETwork層以Socket的方式提供服務給客戶端。

Service層用于將業務或數據資源發布為服務（如WebServices）。

2.BL（Business Logic）&Platform層的職責是按預定的業務邏輯處理UI層提交的請求，并對核心資源進行管理。

（1）Business Function 子層負責基本業務功能的實現。

（2）Business Flow 子層負責將Business Function子層提供的多個基本業務功能組織成一個完整的業務流。

（3）Platform子層用于統一管理有狀態的數據和資源。

（4）注意：Transaction只能在BusinessFlow/Platform層開啟。

（5）BL最好是沒有狀態的，而必需的狀態管理可以放到Platform中的某些模塊/子系統進行。如此可增強系統的可伸縮性。

（6）Cache子層用于緩存系統常用的數據信息，Cache對于提供系統的并發量和吞吐能力起到至關重要的作用。Cache可以分為以下幾類：

   StaticCache：如果某數據表中的數據是靜態的、不會發生變化的，那就非常容易，我們只需要在系統啟動的時候，將其加載到內存，以后每次從內存讀取數據即可。

   HotCache：如果數據表中的記錄非常多，并且修改方面只會有Insert操作，那么我們可以使用HotCache，把那些經常使用的記錄緩存在內存中，并且可設定超時機制刪除內存中長期不使用的記錄。

   SyncEntityCache：如果我們的某個數據表中的數據會發生變化（增刪改），但是變化的頻率比較低，但是我們的系統對這個表的數據的實時性的敏感度也特別高，那這時候我們就需要用到【實時同步的實體緩存】，這個緩存中的數據在任何時候都與數據表中的數據是完全一致的。

   RefreshCache：如果數據表中的數據會發生變化（增刪改），但是變化的頻率非常低，而恰巧我們的系統對數據實時性的敏感度也不是特別高，那我們可以使用定時刷新的緩存。

   SubObjectCache：如果某個數據表的修改經常是Insert和Update操作，但是無論如何Update，每條記錄有些固定欄位的值都是不會發生變化的，那我們可以把這些不會發生變化的欄位封裝在一個【子對象SubObject】中，然后在內存中緩存這些子對象。

3．DataAccess層的職責是提供全面的資源訪問功能支持，并向上層屏蔽資源的來源。

BEM（Business Entity Manager）子層負責從數據庫中存取資源。

DB Adapter子層負責屏蔽數據庫類型的差異。

ORM子層負責提供對象－關系映射的功能。

Relation子層提供ORM無法完成的基于關系（Relation）的數據訪問功能。

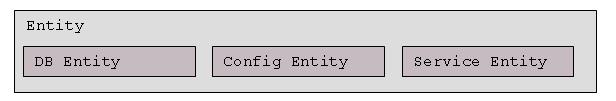

4．Entity側層跨越UI/BL&Platform/DataAccess層，在這些層之間傳遞數據。Entity側層中包含三類Entity，如下圖所示：

5.DB層可以采用數據庫分散放置、讀寫分離策略來支持超大并發。圖中數據庫名稱，M代表Master（主庫），S代表Slave（從庫）。

6.Tools層，架構圖中還一個虛線表示的Tools層，之所以用虛線，是因為它并不真的是系統交付的一部分，它并不實現系統的邏輯功能。但它的存在是如此的重要，特別是在我們的開發和測試階段。它的主要作用有：

（1）DataMonitor：能將數據庫中最重要的信息方便的呈現給工程師，比如重要表和超大表的記錄數等。

（2）DataChecker：直接對數據庫中的數據進行完整性、一致性檢查。使我們能最及時的發現業務邏輯在數據處理方面的重大失誤和錯漏。

（3）DataRepairer：當發現了數據錯誤并對程序的bug進行修正后，Tools能夠對數據進行補充或修復。以使后續開發和測試能立即繼續進行。

三．ASPect

ASPect貫穿于系統各層，是系統的橫切關注點。通常采用AOP技術來對橫切關注點進行建模和實現。

1．Securtiy ASPect：用于對整個系統的Security提供支持。

2．ErrorHandling ASPect：整個系統采用一致的錯誤/異常處理方式。

3．Log ASPect：用于系統異常、日志記錄、業務操作記錄等。

（1）通常我們會記錄相鄰兩層的交互接口所引發的所有異常的詳細信息，包括方法調用的堆棧幀、調用方法的參數的具體值。（參考這里）

（2）通常我們會跟蹤相鄰兩層的交互接口的每個方法執行所消耗的時間，用于檢查系統的性能瓶頸在哪些地方。（參考這里）

（3）通常我們會記錄所有數據庫訪問異常的詳細信息，包括sql語句內容、各參數的具體值。（參考這里）

（4）在測試階段，通常我們會記錄所有每個事務訪問數據表的順序，通過對比這些順序，我們可以發現可能出現死鎖的地方，從而加以調整。（DataRabbit內置支持）

（5）另外，一些重要的作業操作我們也會記錄到日志。

四．規則

1．系統各層次及層內部子層次之間都不得跨層調用。

2．使用Entity object 在各個層之間傳遞數據，而不是關系型的DataSet。只有在特殊情況下，才將UI綁定到DataTable，比如返回的結果集沒有Entity與之對應的時候。

3．UI層和BL層禁止出現任何SQL語句。

4．對于每一個數據庫表（Table）都有一個DB Entity class與之對應，針對每一個Entity class都會有一個BEM Class與之對應。

5．有些跨數據庫或跨表的操作（如復雜的聯合查詢）也需要由相應的BEM Class來提供支持。

6．對于相對簡單的系統，可以考慮將Business Function子層和Business Flow 子層合并為一個。

五．錯誤與異常

        異常可以分為系統異常（如網絡突然斷開）和業務異常（如用戶的輸入值超出最大范圍），業務異常必須被轉化為業務執行的結果。

1．     DataAccess層不得向上層隱藏任何異常（該層拋出的異常幾乎都是系統異常）。

2．     要明確區分業務執行的結果和系統異常。比如驗證用戶的合法性，如果對應的用戶ID不存在，不應該拋出異常，而是返回（或通過out參數）一個表示驗證結果的枚舉值，這屬于業務執行的結果。但是，如果在從數據庫中提取用戶信息時，數據庫連接突然斷開，則應該拋出系統異常。

3．     在有些情況下，BL層應根據業務的需要捕獲某些系統異常，并將其轉化為業務執行的結果。比如，某個業務要求試探指定的數據庫是否可連接，這時BL就需要將數據庫連接失敗的系統異常轉換為業務執行的結果。

4．     UI層(包括Service層)除了從調用BL層的API獲取的返回值來查看業務的執行結果外，還需要截獲所有的系統異常，并將其解釋為友好的錯誤信息呈現給用戶。

5．     當WebService的參數或返回值需要是復雜類型――即架構圖中的Service Entity，則Service Entity應該在對應的*.EntranceParaDef.dll中定義。WebService定義的方法中的復雜類型應該使用Xml字符串代替，而Xml字符串和復雜類型對象之間的轉換應當在*.Entrance.dll中實現。

      不知您有何補充或建議，請指點一二，呵呵。
