又拍網是一個照片分享社區，從2005年6月至今積累了260萬用戶，1.1億張照片，目前的日訪問量為200多萬。5年的發展歷程里經歷過許多起伏，也積累了一些經驗，在這篇文章里，我要介紹一些我們?cè)诩夹g(shù)上的積累。

　　又拍網和大多數Web2.0站點一樣，構建于大量開源軟件之上，包括MySQL、php、nginx、Python、memcached、redis、Solr、Hadoop和RabbitMQ等等。又拍網的服務器端開發語言主要是php和Python，其中php用于編寫Web邏輯（通過HTTP和用戶直接打交道）， 而Python則主要用于開發內部服務和后臺任務。在客戶端則使用了大量的Javascript， 這里要感謝一下MooTools這個JS框架，它使得我們很享受前端開發過程。 另外，我們把圖片處理過程從php進程里獨立出來變成一個服務。這個服務基于nginx，但是是作為nginx的一個模塊而開放REST API。

圖1：開發語言

　　由于php的單線程模型，我們把耗時較久的運算和I/O操作從HTTP請求周期中分離出來， 交給由Python實現的任務進程來完成，以保證請求響應速度。這些任務主要包括：郵件發送、數據索引、數據聚合和好友動態推送（稍候會有介紹）等等。通常這些任務由用戶觸發，并且，用戶的一個行為可能會觸發多種任務的執行。 比如，用戶上傳了一張新的照片，我們需要更新索引，也需要向他的朋友推送一條新的動態。php通過消息隊列（我們用的是RabbitMQ）來觸發任務執行。

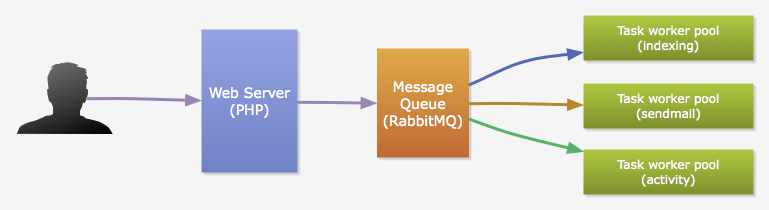

圖2：php和Python的協作

　　數據庫一向是網站架構中最具挑戰性的，瓶頸通常出現在這里。又拍網的照片數據量很大，數據庫也幾度出現嚴重的壓力問題。 因此，這里我主要介紹一下又拍網在分庫設計這方面的一些嘗試。

　　分庫設計

　　和很多使用MySQL的2.0站點一樣，又拍網的MySQL集群經歷了從最初的一個主庫一個從庫、到一個主庫多個從庫、 然后到多個主庫多個從庫的一個發展過程。

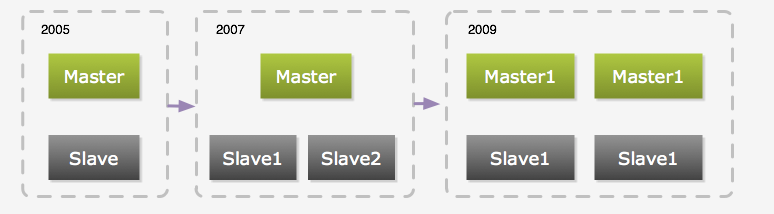

圖3：數據庫的進化過程

　　最初是由一臺主庫和一臺從庫組成，當時從庫只用作備份和容災，當主庫出現故障時，從庫就手動變成主庫，一般情況下，從庫不作讀寫操作（同步除外）。隨著壓力的增加，我們加上了memcached，當時只用其緩存單行數據。 但是，單行數據的緩存并不能很好地解決壓力問題，因?yàn)閱涡袛?shù)據的查詢通常很快。所以我們把一些實時性要求不高的Query放到從庫去執行。后面又通過添加多個從庫來分流查詢壓力，不過隨著數據量的增加，主庫的寫壓力也越來越大。

　　在參考了一些相關產品和其它網站的做法后，我們決定進行數據庫拆分。也就是將數據存放到不同的數據庫服務器中，一般可以按兩個緯度來拆分?jǐn)?shù)據:

　　垂直拆分：是指按功能模塊拆分，比如可以將群組相關表和照片相關表存放在不同的數據庫中，這種方式多個數據庫之間的表結構不同。

　　水平拆分：而水平拆分是將同一個表的數據進行分塊保存到不同的數據庫中，這些數據庫中的表結構完全相同。

　　拆分方式

　　一般都會先進行垂直拆分，因?yàn)檫@種方式拆分方式實現起來比較簡單，根據表名訪問不同的數據庫就可以了。但是垂直拆分方式并不能徹底解決所有壓力問題，另外，也要看應用類型是否合適這種拆分方式。如果合適的話，也能很好的起到分散數據庫壓力的作用。比如對于豆瓣我覺得比較適合采用垂直拆分， 因?yàn)?a >豆瓣的各核心業務/模塊（書籍、電影、音樂）相對獨立，數據的增加速度也比較平穩。不同的是，又拍網的核心業務對象是用戶上傳的照片，而照片數據的增加速度隨著用戶量的增加越來越快。壓力基本上都在照片表上，顯然垂直拆分并不能從根本上解決我們的問題，所以，我們采用水平拆分的方式。

　　拆分規則

　　水平拆分實現起來相對復雜，我們要先確定一個拆分規則，也就是按什么條件將數據進行切分。 一般2.0網站都以用戶為中心，數據基本都跟隨用戶，比如用戶的照片、朋友和評論等等。因此一個比較自然的選擇是根據用戶來切分。每個用戶都對應一個數據庫，訪問某個用戶的數據時， 我們要先確定他/她所對應的數據庫，然后連接到該數據庫進行實際的數據讀寫。

　　那么，怎么樣對應用戶和數據庫呢？我們有這些選擇：

　　按算法對應

　　最簡單的算法是按用戶ID的奇偶性來對應，將奇數ID的用戶對應到數據庫A，而偶數ID的用戶則對應到數據庫B。這個方法的最大問題是，只能分成兩個庫。另一個算法是按用戶ID所在區間對應，比如ID在0-10000之間的用戶對應到數據庫A， ID在10000-20000這個范圍的對應到數據庫B，以此類推。按算法分實現起來比較方便，也比較高效，但是不能滿足后續的伸縮性要求，如果需要增加數據庫節點，必需調整算法或移動很大的數據集， 比較難做到在不停止服務的前提下進行擴充數據庫節點。

　　按索引/映射表對應

　　這種方法是指建立一個索引表，保存每個用戶的ID和數據庫ID的對應關系，每次讀寫用戶數據時先從這個表獲取對應數據庫。新用戶注冊后，在所有可用的數據庫中隨機挑選一個為其建立索引。這種方法比較靈活，有很好的伸縮性。一個缺點是增加了一次數據庫訪問，所以性能上沒有按算法對應好。

　　比較之后，我們采用的是索引表的方式，我們?cè)敢鉃槠潇`活性損失一些性能，更何況我們還有memcached， 因?yàn)樗饕龜?shù)據基本不會改變的緣故，緩存命中率非常高。所以能很大程度上減少了性能損失。

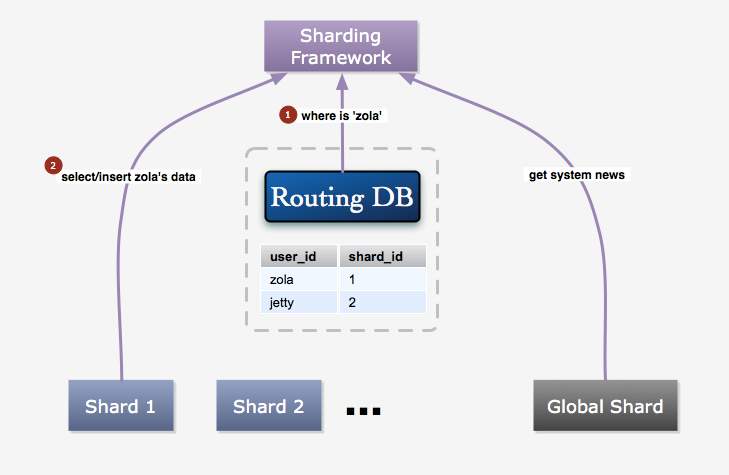

圖4：數據訪問過程

　　索引表的方式能夠比較方便地添加數據庫節點，在增加節點時，只要將其添加到可用數據庫列表里即可。 當然如果需要平衡各個節點的壓力的話，還是需要進行數據的遷移，但是這個時候的遷移是少量的，可以逐步進行。要遷移用戶A的數據，首先要將其狀態置為遷移數據中，這個狀態的用戶不能進行寫操作，并在頁面上進行提示。 然后將用戶A的數據全部復制到新增加的節點上后，更新映射表，然后將用戶A的狀態置為正常，最后將原來對應的數據庫上的數據刪除。這個過程通常會在凌晨進行，所以，所以很少會有用戶碰到遷移數據中的情況。

　　當然，有些數據是不屬于某個用戶的，比如系統消息、配置等等，我們把這些數據保存在一個全局庫中。

　　問題

　　分庫會給你在應用的開發和部署上都帶來很多麻煩。

　　不能執行跨庫的關聯查詢

　　如果我們需要查詢的數據分布于不同的數據庫，我們沒辦法通過JOIN的方式查詢獲得。比如要獲得好友的最新照片，你不能保證所有好友的數據都在同一個數據庫里。一個解決辦法是通過多次查詢，再進行聚合的方式。我們需要盡量避免類似的需求。有些需求可以通過保存多份數據來解決，比如User-A和User-B的數據庫分別是DB-1和DB-2， 當User-A評論了User-B的照片時，我們會同時在DB-1和DB-2中保存這條評論信息，我們首先在DB-2中的photo_comments表中插入一條新的記錄，然后在DB-1中的user_comments表中插入一條新的記錄。這兩個表的結構如下圖所示。這樣我們可以通過查詢photo_comments表得到User-B的某張照片的所有評論， 也可以通過查詢user_comments表獲得User-A的所有評論。另外可以考慮使用全文檢索工具來解決某些需求， 我們使用Solr來提供全站標簽檢索和照片搜索服務。

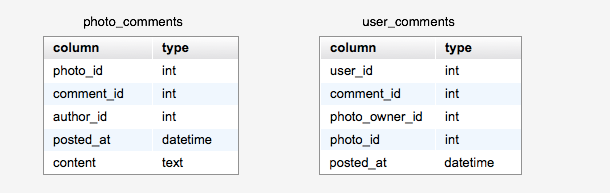

圖5：評論表結構

　　不能保證數據的一致/完整性

　　跨庫的數據沒有外鍵約束，也沒有事務保證。比如上面的評論照片的例子， 很可能出現成功插入photo_comments表，但是插入user_comments表時卻出錯了。一個辦法是在兩個庫上都開啟事務，然后先插入photo_comments，再插入user_comments， 然后提交兩個事務。這個辦法也不能完全保證這個操作的原子性。

　　所有查詢必須提供數據庫線索

　　比如要查看一張照片，僅憑一個照片ID是不夠的，還必須提供上傳這張照片的用戶的ID（也就是數據庫線索），才能找到它實際的存放位置。因此，我們必須重新設計很多URL地址，而有些老的地址我們又必須保證其仍然有效。我們把照片地址改成/photos/{username}/{photo_id}/的形式，然后對于系統升級前上傳的照片ID， 我們又增加一張映射表，保存photo_id和user_id的對應關系。當訪問老的照片地址時，我們通過查詢這張表獲得用戶信息, 然后再重定向到新的地址。

　　自增ID

　　如果要在節點數據庫上使用自增字段，那么我們就不能保證全局唯一。這倒不是很嚴重的問題，但是當節點之間的數據發生關系時，就會使得問題變得比較麻煩。我們可以再來看看上面提到的評論的例子。如果photo_comments表中的comment_id的自增字段，當我們?cè)贒B-2.photo_comments表插入新的評論時， 得到一個新的comment_id，假如值為101，而User-A的ID為1，那么我們還需要在DB-1.user_comments表中插入(1, 101 ...)。 User-A是個很活躍的用戶，他又評論了User-C的照片，而User-C的數據庫是DB-3。 很巧的是這條新評論的ID也是101，這種情況很用可能發生。那么我們又在DB-1.user_comments表中插入一行像這樣(1, 101 ...)的數據。 那么我們要怎么設置user_comments表的主鍵呢（標識一行數據）？可以不設啊，不幸的是有的時候（框架、緩存等原因）必需設置。那么可以以u(píng)ser_id、 comment_id和photo_id為組合主鍵，但是photo_id也有可能一樣（的確很巧）。看來只能再加上photo_owner_id了， 但是這個結果又讓我們實在有點無法接受，太復雜的組合鍵在寫入時會帶來一定的性能影響，這樣的自然鍵看起來也很不自然。所以，我們放棄了在節點上使用自增字段，想辦法讓這些ID變成全局唯一。為此增加了一個專門用來生成ID的數據庫，這個庫中的表結構都很簡單，只有一個自增字段id。 當我們要插入新的評論時，我們先在ID庫的photo_comments表里插入一條空的記錄，以獲得一個唯一的評論ID。 當然這些邏輯都已經封裝在我們的框架里了，對于開發人員是透明的。 為什么不用其它方案呢，比如一些支持incr操作的Key-Value數據庫。我們還是比較放心把數據放在MySQL里。 另外，我們會定期清理ID庫的數據，以保證獲取新ID的效率。

　　實現

　　我們稱前面提到的一個數據庫節點為Shard，一個Shard由兩個臺物理服務器組成， 我們稱它們?yōu)镹ode-A和Node-B，Node-A和Node-B之間是配置成Master-Master相互復制的。 雖然是Master-Master的部署方式，但是同一時間我們還是只使用其中一個，原因是復制的延遲問題， 當然在Web應用里，我們可以在用戶會話里放置一個A或B來保證同一用戶一次會話里只訪問一個數據庫， 這樣可以避免一些延遲問題。但是我們的Python任務是沒有任何狀態的，不能保證和php應用讀寫相同的數據庫。那么為什么不配置成Master-Slave呢？我們覺得只用一臺太浪費了，所以我們?cè)诿颗_(tái)服務器上都創建多個邏輯數據庫。 如下圖所示，在Node-A和Node-B上我們都建立了shard_001和shard_002兩個邏輯數據庫， Node-A上的shard_001和Node-B上的shard_001組成一個Shard，而同一時間只有一個邏輯數據庫處于Active狀態。 這個時候如果需要訪問Shard-001的數據時，我們連接的是Node-A上的shard_001， 而訪問Shard-002的數據則是連接Node-B上的shard_002。以這種交叉的方式將壓力分散到每臺物理服務器上。 以Master-Master方式部署的另一個好處是，我們可以不停止服務的情況下進行表結構升級， 升級前先停止復制，升級Inactive的庫，然后升級應用，再將已經升級好的數據庫切換成Active狀態， 原來的Active數據庫切換成Inactive狀態，然后升級它的表結構，最后恢復復制。 當然這個步驟不一定適合所有升級過程，如果表結構的更改會導致數據復制失敗，那么還是需要停止服務再升級的。

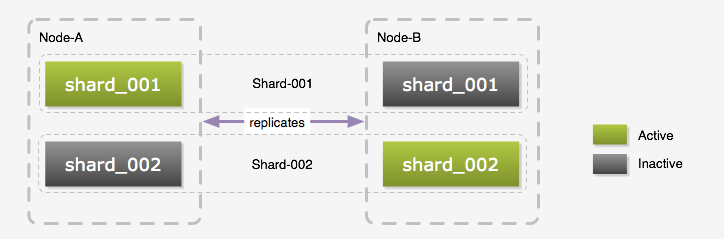

圖6：數據庫布局

　　前面提到過添加服務器時，為了保證負載的平衡，我們需要遷移一部分?jǐn)?shù)據到新的服務器上。為了避免短期內遷移的必要，我們?cè)趯?shí)際部署的時候，每臺機器上部署了8個邏輯數據庫， 添加服務器后，我們只要將這些邏輯數據庫遷移到新服務器就可以了。最好是每次添加一倍的服務器， 然后將每臺的1/2邏輯數據遷移到一臺新服務器上，這樣能很好的平衡負載。當然，最后到了每臺上只有一個邏輯庫時，遷移就無法避免了，不過那應該是比較久遠的事情了。

　　我們把分庫邏輯都封裝在我們的php框架里了，開發人員基本上不需要被這些繁瑣的事情困擾。下面是使用我們的框架進行照片數據的讀寫的一些例子:

<?php
    $Photos = new ShardedDBTable('Photos', 'yp_photos', 'user_id', array(
                'photo_id'    => array('type' => 'long', 'primary' => true, 'global_auto_increment' => true),
                'user_id'     => array('type' => 'long'),
                'title'       => array('type' => 'string'),
                'posted_date' => array('type' => 'date'),
            ));

    $photo = $Photos->new_object(array('user_id' => 1, 'title' => 'Workforme'));
    $photo->insert();

    // 加載ID為10001的照片，注意第一個參數為用戶ID
    $photo = $Photos->load(1, 10001);

    // 更改照片屬性
    $photo->title = 'Database Sharding';
    $photo->update();

    // 刪除照片
    $photo->delete();

    // 獲取ID為1的用戶在2010-06-01之后上傳的照片
    $photos = $Photos->fetch(array('user_id' => 1, 'posted_date__gt' => '2010-06-01'));
?>
